屋上通気管の役割と不具合対策｜漏水・悪臭を防ぐメンテナンス方法

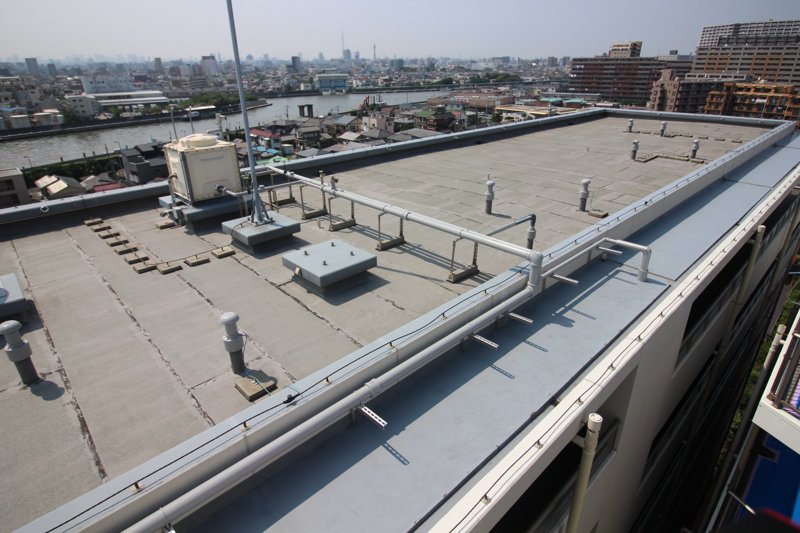

屋上に点在する「キノコ型の突起物」の正体をご存知でしょうか？これらは「通気管（ベント管）」と呼ばれる建物の排水システムに欠かせない重要な設備です。しかし、この通気管が劣化すると悪臭や漏水など様々なトラブルを引き起こします。当記事では、屋上通気管の役割から不具合症状、適切なメンテナンス方法まで、建物管理者が知っておくべき情報を網羅的に解説します。

屋上通気管とは？建物に必要な理由と基本構造

通気管は排水管と連結し、空気の流れを確保することで排水をスムーズに行うための重要な配管です。屋上に設置されているキノコ型の突起物は、この通気管の先端に取り付けられた「ベントキャップ」と呼ばれる部品です。

通気管が果たす3つの重要な役割

1. 排水管内の気圧調整：水が流れる際に発生する負圧を防ぎ、排水の流れを円滑にします
2. 悪臭防止：排水管からの臭気を屋外に排出し、室内への逆流を防ぎます
3. 封水保護：トラップ内の封水（水封）が吸引されることを防止します

これらの機能が適切に働かないと、排水不良や悪臭、最悪の場合は漏水につながる恐れがあります。

通気管とベントキャップの構造

通気管システムは主に以下の部品で構成されています：

• 通気管本体：排水管と連結し、屋上まで立ち上がる配管
• 防水継手：屋上の防水層と通気管の取り合い部を保護する部材
• ベントキャップ：通気管の先端に取り付ける部品で、雨水の侵入や鳥・虫の侵入を防止

これらの部品が適切に機能することで、建物の排水システムは正常に動作します。

建築基準法における通気管の設置基準と法規制

通気管の設置は、建築基準法および関連法規によって明確に規定されています。

建築基準法施行令第28条と第29条

建築基準法施行令では、通気管の設置について以下のような基準が示されています：

• 排水横主管には適切な通気管を設けること
• 通気管の管径は排水管の管径以上とすること
• 通気管は直立させ、かつ、排水すべき最高位の器具のあふれ縁より上まで伸ばすこと

特に集合住宅や商業ビルでは、この基準に準拠した設計・施工が求められます。

SHASE-S 206「給排水設備規準」での推奨事項

空気調和・衛生工学会の定める給排水設備規準では、通気方式について詳細な指針が示されています：

• 伸頂通気方式：最も一般的な方式で、排水立て管の上部を屋上まで立ち上げる
• ループ通気方式：排水横枝管に対して個別に通気管を設ける
• 各個通気方式：各衛生器具に対して個別に通気管を設ける

これらの通気方式は建物の規模や用途によって適切に選択する必要があります。

屋上通気管の劣化症状と不具合チェックリスト

通気管システムは経年劣化によりさまざまな不具合が発生します。定期的な点検で以下のチェックポイントを確認しましょう。

通気管の劣化症状と発生原因

劣化症状	主な原因	発生リスク
ベントキャップの破損・脱落	強風・紫外線劣化・積雪荷重	高い
防水継手の亀裂・剥離	防水層の膨張収縮・経年劣化	中～高
通気管本体の腐食	結露水による内部腐食・塩害	中
接続部のシール切れ	振動・地震・温度変化	低～中

特に築15年以上経過した建物では、これらの症状が複合的に現れることが多く、注意が必要です。

自己点検可能な不具合チェックリスト

定期点検時に確認すべき項目は以下の通りです：

1. ベントキャップの状態
   • 変形・破損・脱落がないか
   • 鳥の巣や虫の侵入がないか
   • 金属製の場合、著しい錆が発生していないか
2. 防水継手の状態
   • 亀裂・剥離・破損がないか
   • シーリング材の劣化がないか
   • 防水層との密着性は保たれているか
3. 通気管周辺の防水層
   • 膨れ・亀裂・浮きがないか
   • 雨水の溜まりができていないか
4. 排水状態と悪臭
   • 室内で排水音の変化や詰まりがないか
   • 悪臭が発生していないか

これらのチェック項目で不具合が見つかった場合は、早急な対応が必要です。

ベントキャップ・防水継手の種類と選定ポイント

通気管システムの重要部品であるベントキャップと防水継手は、材質や形状によって特性が異なります。

ベントキャップの種類と特徴比較

種類	材質	特徴	耐用年数	適した環境
鋳鉄製	FC・FCD	強度が高く、耐風性に優れる	15～20年	一般環境
硬質塩化ビニル製	PVC	軽量で施工性が良く、腐食しない	10～15年	寒冷地
アルミダイカスト製	ADC	軽量で意匠性に優れる	15～20年	一般環境

環境条件や建物の用途によって最適な材質を選定することが重要です。

防水継手の選び方と取り付け時の注意点

防水継手は通気管と防水層の接続部を保護する重要な部材です。選定時のポイントは：

1. 適合する通気管径：標準的には50A～100Aが多いが、既存管と合致するものを選ぶ
2. 材質の互換性：通気管・防水層の材質と相性の良いものを選定
3. 施工方法：既存防水層との取り合い方法に適したタイプを選ぶ

取り付け時の主な注意点：

• 防水層との密着性を確保するため、プライマー処理を確実に行う
• 防水層の種類に応じた専用シーリング材を使用する
• 継手の高さ調整を適切に行い、雨水の逆流を防止する

屋上通気管の修繕・交換工事の費用と工程

通気管システムの修繕・交換は専門的な知識と技術を要する工事です。費用相場と一般的な工程を解説します。

修繕・交換にかかる費用の目安

工事内容	概算費用（1か所あたり）	工期	備考
ベントキャップのみ交換 （着脱で完了する場合）	15,000～30,000円	0.5日	材質・サイズにより変動
通気管+継手+キャップ一式交換	80,000～150,000円	1～2日	既存管撤去含む
周辺防水層補修を含む場合	+30,000～100,000円	+1～2日	防水層の状態による

※費用は材料費・労務費・諸経費を含む2025年4月時点の一般的な相場であり、地域や建物の状況により変動します。

一般的な修繕・交換工事の流れ

1. 現地調査と診断：既存通気管の状態確認、原因特定
2. 修繕計画の立案：交換部材の選定、工法決定
3. 準備工事：養生、必要に応じて足場設置
4. 既存部材の撤去：劣化したベントキャップ・防水継手の撤去
5. 新規部材の取り付け：適切なサイズ・材質の部材設置
6. 防水処理：防水層との取り合い部の処理
7. 確認検査：水漏れ・気密検査
8. 清掃・養生撤去：周辺の清掃、養生材の撤去

適切な施工を行うためには、排水・防水の専門業者への依頼をお勧めします。

屋上通気管のメンテナンスで失敗しないための3つのポイント

多くの建物で見落とされがちな通気管メンテナンスのポイントを解説します。

ポイント1：定期点検の実施と記録管理

• 最低でも年1回、台風シーズン前後の点検を推奨
• 点検結果を写真付きで記録し、経年変化を把握
• 不具合の早期発見により大規模修繕を回避可能

ポイント2：材質選定と環境要因の考慮

環境に応じた適切な材質選定が長寿命化のカギです：

• 海岸部（塩害地域）：SUS316等の高耐食ステンレス製品を選定
• 寒冷地（積雪地域）：耐寒性と雪荷重に強い製品を選定
• 工業地域（酸性雨）：耐薬品性の高い樹脂製または特殊コーティング製品を選定

ポイント3：防水層との取り合い部の入念な施工

多くの漏水トラブルは防水層との取り合い部から発生します：

• 防水層の種類（アスファルト防水・シート防水等）に適した継手を選定
• 専用プライマーと専用シーリング材の使用
• 通気管周辺の防水層の増し張りによる補強
• 防水層の立ち上がり高さを確保（最低150mm以上）

環境条件別・通気管システム選定ガイド

設置環境によって最適な通気管システムは異なります。環境別の選定ポイントを解説します。

海岸部・塩害地域でのベストプラクティス

海風や塩分による腐食リスクが高い環境では：

• SUS316L等の高耐食ステンレス製ベントキャップを選定
• 防水継手も同様に耐腐食性の高い材質を選択
• 定期的な洗浄によって塩分を除去することも有効
• 防食コーティングの適用を検討

寒冷地・積雪地域での対策

凍結や積雪による負荷が発生する環境では：

• 耐寒性樹脂製または熱伝導率の低い材質を選定
• 雪荷重に耐える強度を持ったタイプを選択
• 融雪・凍結防止対策（ヒーター内蔵タイプ等）の検討
• 高さを通常より高く設定し、積雪に埋もれないよう配慮

都市部・工業地域での考慮事項

酸性雨や大気汚染の影響を受けやすい環境では：

• 耐薬品性の高い樹脂製またはコーティング処理製品
• 定期的な洗浄による汚染物質の除去
• フィルター機能付きベントキャップの検討

屋上通気管からの漏水対策と応急処置方法

漏水は建物に深刻なダメージを与えます。適切な対策と応急処置方法を解説します。

漏水の主な原因と特定方法

漏水の原因は主に以下のパターンがあります：

1. 防水継手の劣化・亀裂：取り合い部からの雨水侵入
2. ベントキャップの破損・脱落：管内への直接的な雨水侵入
3. 通気管本体の腐食：管壁の穴からの水漏れ
4. 防水層との密着不良：シーリング切れによる水の回り込み

漏水原因の特定方法：

• 通気管周辺の防水層の状態確認
• 散水調査による漏水経路の確認
• 内部からの目視・カメラ調査

応急処置の方法と専門業者に依頼すべきケース

軽微な漏水に対する応急処置：

• 防水テープによる一時的な補修
• 専用シーリング材による隙間充填
• 防水シートによる応急被覆

以下のケースでは専門業者への依頼が必要です：

• 通気管本体の著しい腐食
• 防水層全体の劣化が見られる場合
• 建物内部まで漏水が進行している場合
• 応急処置で改善が見られない場合

まとめ：建物長寿命化のための通気管管理の重要性

屋上通気管は排水システムを支える重要な設備です。適切な管理と計画的なメンテナンスによって、建物の価値と寿命を延ばすことができます。

主なポイントをまとめると：

1. 通気管システムは排水の円滑化と悪臭防止に不可欠
2. 定期的な点検で劣化症状を早期発見することが重要
3. 建物の環境に適した材質・製品選定が長寿命化のカギ
4. 防水層との取り合い部の適切な施工が漏水防止に直結
5. 専門業者による適切な修繕・交換工事が建物を守る

当社では屋上通気管を含む外装・防水に関する無料点検サービスを実施しています。建物の維持管理でお悩みの方は、ぜひお気軽にご相談ください。
